〖瓦楞紙箱〗包裝紙箱箱型，你能認全嗎？

瓦楞紙箱箱型結構，國際上通用歐洲瓦楞紙箱制造商聯合會FEFCO和瑞士紙板協會ASSCO聯合制定的國際紙箱箱型標準。這一標準經國際瓦楞紙板協會批準在國際間通用。分標準和非標準。

1、標準型

按照國際紙箱箱型標準，紙箱結構可分為基型和組合型兩大類。

1、基型

一般用4位數表示，前兩位表示箱種類，后兩位表示同一箱型中不同的紙箱式樣。

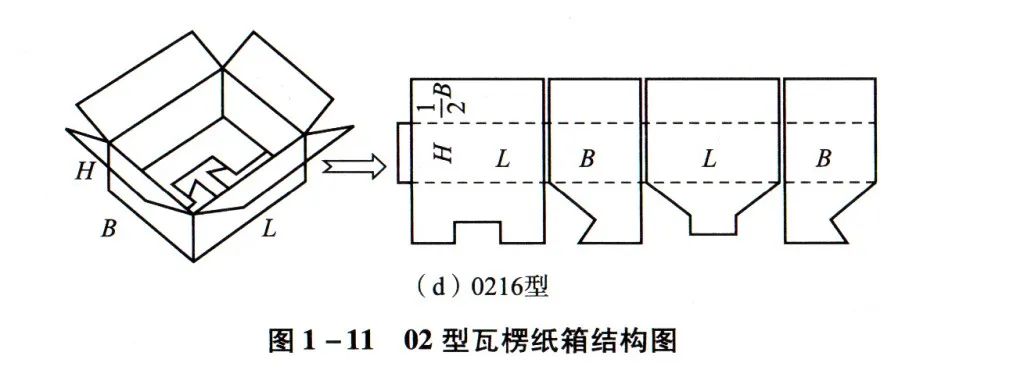

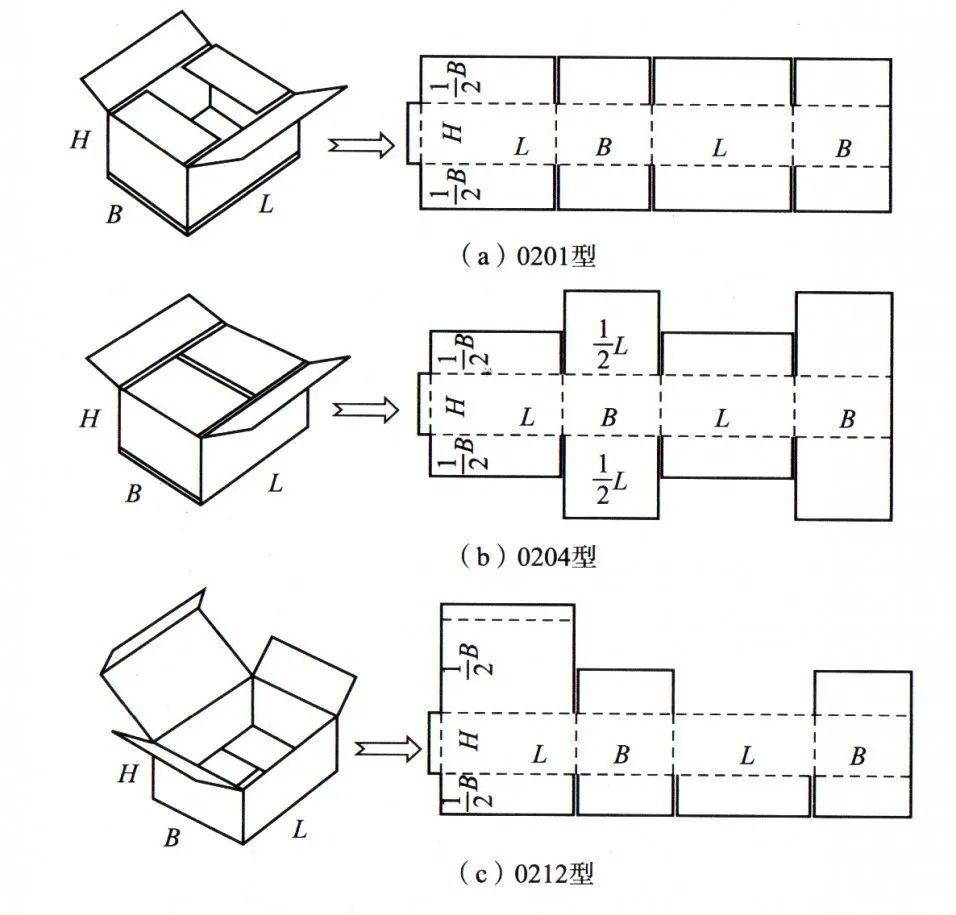

02－開槽型箱

這種箱型以搖蓋型為代表，上下有搖蓋。同時也有插底結構，其特點是防止所裝物品從底部漏出。02箱型（開槽型紙箱）。開槽型紙箱是一種最常見的外包裝箱，它是由一片瓦楞紙板組成的，無獨立分離的上下?lián)u蓋，通過釘合、黏合或用膠帶粘接等方法將箱坯接合制成箱體，箱體上下?lián)u蓋可以很方便地構成箱底和箱蓋。

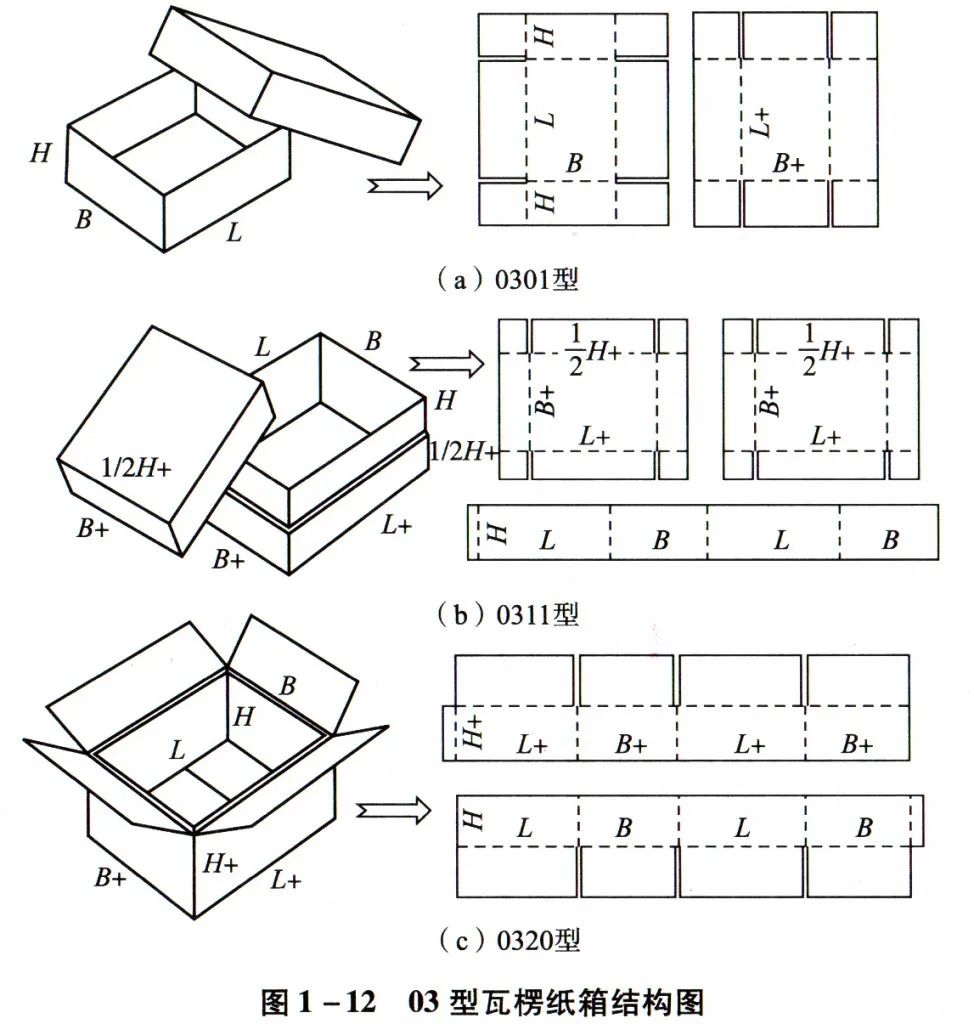

03－套合型紙箱

該箱型結構多由兩件或多件組成，以俗稱天地蓋紙箱為代表，其特點是蓋和箱（有時也包括箱底）分開，它的挺力和耐壓強度較好。在結構設計時，首先應計算底部尺寸，然后根據底部的外部尺寸確定蓋的制造尺寸。特點是箱體與箱蓋分離，使用時才套接起來構成箱體，箱體正放時，箱蓋可以部分或完全正確蓋住箱體。這種箱型比較適合于堆疊負載強度要求較高的包裝，03型紙箱的式樣有20多種，圖1 -12是其中的三種。

04－折疊型紙箱

通常由一頁紙板經壓痕、模切而成型，不需釘合與粘合。

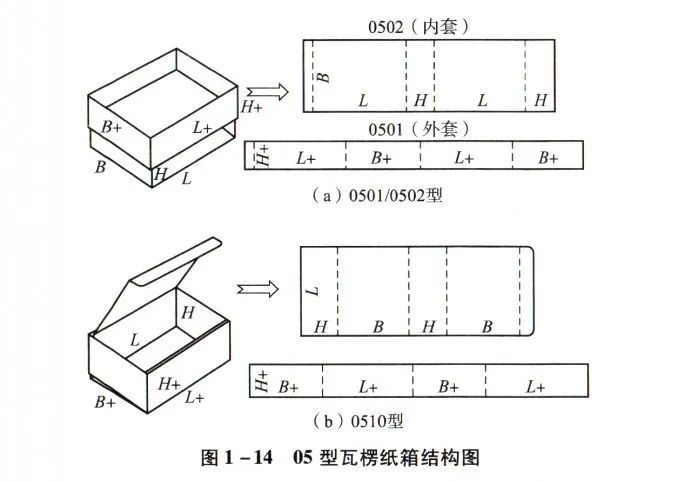

05－滑蓋型紙箱

又叫抽屜式紙箱，整箱由兩件或多件組成，即該箱型由內裝箱或框架及套殼（外套）組成。它加工較為復雜，費時，但比其它箱型省料，目前廣泛用于中、低檔商品的包裝。多用于中包裝，直接作運輸包裝的則較少。

06－固定型紙箱

俗稱布利斯（Bliss）箱，它是立體紙箱的代表，其結構由兩個端面板與主體板用釘合或其它的方法組合成箱，底部為整體，搬移方便，一般用于包裝易碎品，此外還適用較大商品的包裝。但其加工成型非常費時。

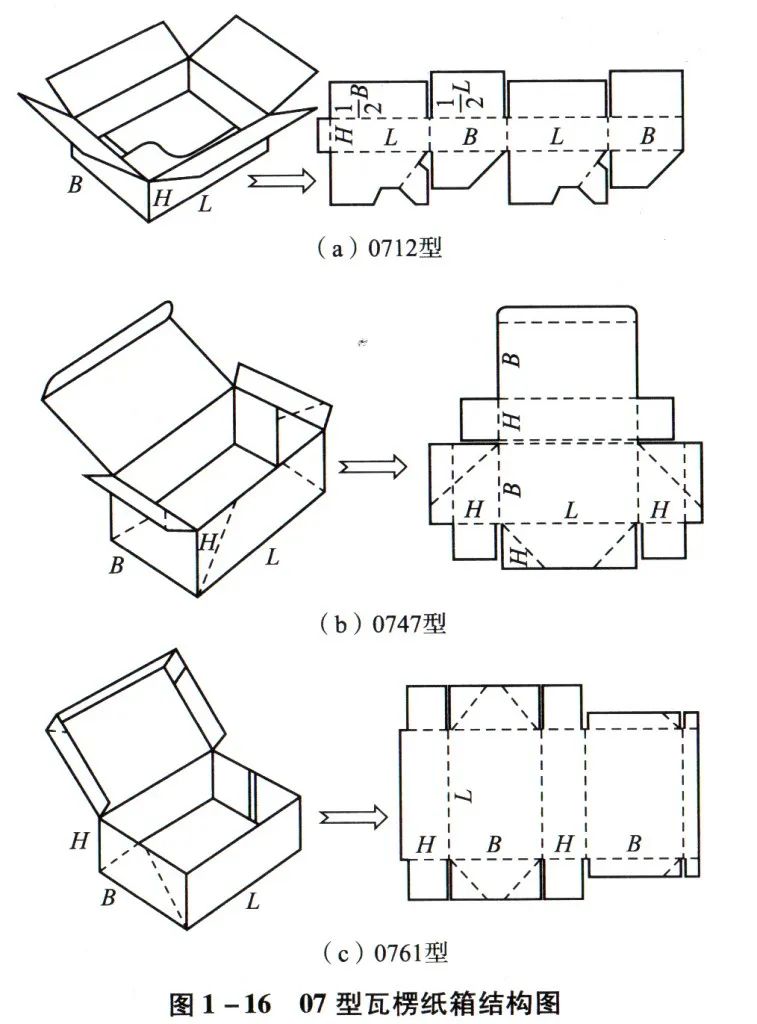

07－自動型紙箱

是由一頁成型，僅有少量粘合，運輸及倉儲（空箱）時呈平板狀，使用時只要打開箱體即可自動固定成型。其特點是底部自動鎖合，其底部比較牢固，適用于大批量的廠商使用。不過它同03類盤式自動折疊紙箱結構相同，但是03類箱體箱蓋是獨立平放的（平疊），套合后即不能平疊。

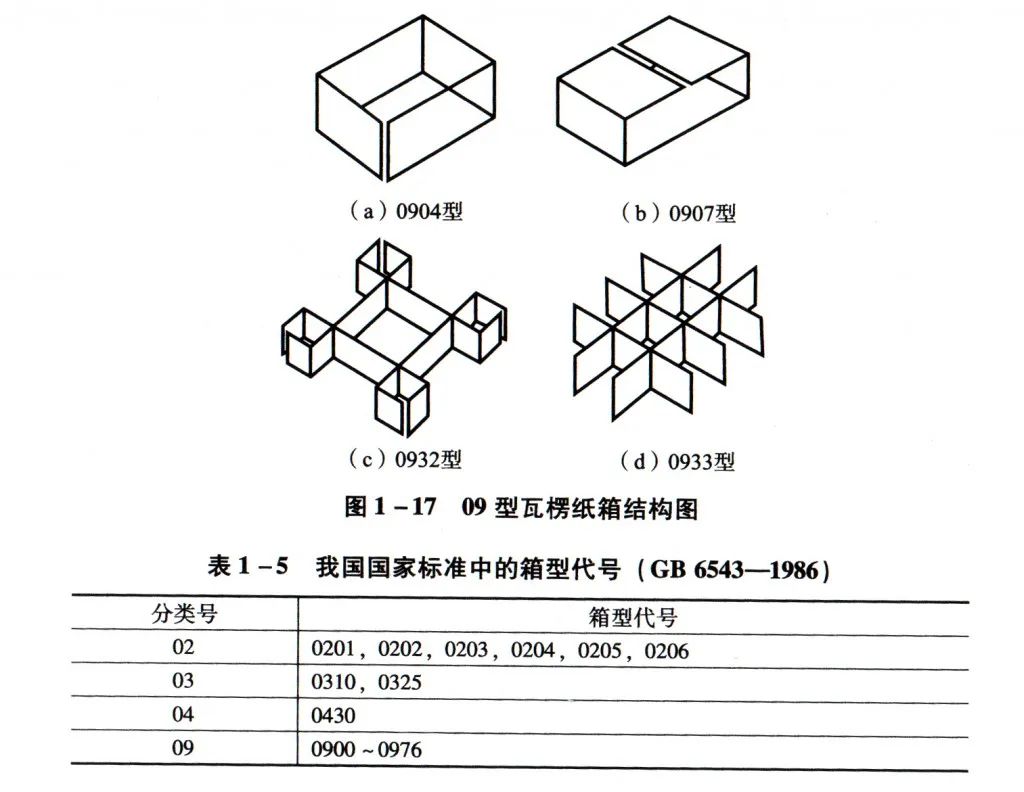

09－內襯件

包括襯墊、隔板、墊板等45個品種。

其中：

a、平板型（0900~0903）：主要用于將內裝物分隔為上下兩層、前后左右兩部分。

b、平套型（0904~0910）：主要起加強作用，使箱底不致于因載重而下沉，并增加瓦楞紙箱的抗壓強度。

c、直套型（0913~0929）：起分隔作用及加強瓦楞紙箱的抗壓強度，尤其是在堆碼時保護最下層紙箱不會壓塌。

d、隔板型（0930~0935）：分隔內裝物，使其不相互碰撞。

e、填充型（0940~0967）：填充瓦楞紙箱上端空間，不使內裝物在箱內跳動。

f、角型（0970~0976）：填充瓦楞紙箱四角，以固定內裝物。

2、組合型。組合型是基型的組合，即由兩種以上的基本箱型所組成，用多組四位數字或代號來表示。

例1：瓦楞紙箱上搖蓋用0204型，下?lián)u蓋用0215型，表示：0204/0215

2、紙箱采用0303型，但箱蓋部分的斜折線（對折線）改在BH面，而箱體部分的斜折線仍在LH面上：表示方法0303BH/LH。

3、紙箱箱體為0320型，封口釘合，采用P型提手、上搖蓋采用0209型，下?lián)u蓋采用0204型，箱內有0399型6×4襯格。表示方法：0320；上蓋0209；下蓋0204；S；P；襯格0933，6×4或0320（0209/0204）；S；P；0933，6×4。

2、非標準型

1、包卷式紙箱結構

a、包卷式與0201紙箱的楞向不同。

b、0201紙箱內的搖蓋壓痕線在一條直線上，而包卷式則不同。

c、包卷式紙箱一般采用高速自動包裝機對產品進行色裝作業。它不象0201型紙箱，需要在紙箱廠完成整個制箱過程，送到用戶廠后再將產品裝填到成型箱中。

2、包卷式紙箱的優點：

由于包卷式紙箱的成型方式不同于標準箱型，所以它具有以下優點：

a、包裝同樣的內裝物，瓦楞紙板用量少于0201型紙箱。因開口方向不同。

b、包卷式的包裝方式比0201型紙箱貼得更緊。

c、可以實現變速自動包裝（其實0201型也能實現高速自動化包裝）。

3、包卷式紙箱的缺點：

a、由于搖蓋位于紙箱的左右方，而且垂直于地面，所以抗壓強度比0201型紙箱約低20%，因而內裝物品種受到一定限制，僅適合自身能承受重量的物品。

b、若高度加大，則瓦楞紙板用量增大，不利于降低成本。

c、只適合大批量生產。

2、分離式紙箱

①改進型分離式紙箱

a、頂面連接方式：用一塊頂面板將兩個敝口箱封合，頂面板中間的膠帶撕開，箱體一分這二。

b、粘合劑粘合方式：粘合劑將兩個0201型箱的接頭與對方箱體互相粘合。

c、連接板插入方式：一對0201箱型的兩側各用一塊插板連接，撕開插板中央膠帶，箱體分離。

d、連接板間隙固定方式：將兩個或三個紙箱并排，用瓦楞連接板在紙箱的頂面和底面（內搖蓋在外、外搖蓋在內）將單個紙箱連接起來，形成固定的組合箱。

②新型分離式紙箱分N、F、DP型

一般采用H型中隔板插入方式。H型中隔板與包卷式紙箱結合，包卷式紙箱上的膠帶撕開后，箱體分離。

F型包卷式紙箱具有以下優點：

注：N型包卷式是平放的0201型；F型是平放的0209型；兩種都可一分為二；而DP型可一分為三。

a、包裝單位趨向更小化，可一分為二。

b、包裝強度提高，與普通包卷式紙箱相比，由于紙箱側壁均為垂直瓦楞，中間加有H型隔板，所以抗壓強度提高。

c、包裝材料成本降低，與前面的其它分離式紙箱相比，紙板用量大約節省20%，與0201型相比，若考慮隔板，則紙板節省率可達40%，成本大約降低20－30%。

DP型包卷式紙箱，箱體分解后，搖蓋可以重新密封

3、三角柱型紙箱

①三角柱紙箱結構類型

三角柱紙箱不同于0970-0976型角襯，它是箱體與角襯一頁成型瓦楞紙箱的四個角隅形成三角柱或直角柱結構，從而可提高抗壓強度20-50%。

②三角柱瓦楞紙箱的特點：

a、與一般瓦楞紙箱相比，在標準狀態下（20℃，65%RH）（相對溫度），抗壓強度提高20-30%，高濕狀態下（40℃，90%RH），提高40-60%。

b、箱體不發生凸鼓現象，在潮濕狀態下尤其明顯。

c、從結構上看，角隅部分比較堅固，在跌落沖擊與振動時，內裝物破損率極低。

d、施加負荷時，紙箱變形穩定，不易引起堆垛坍塌。

e、托盤型三角柱瓦楞紙箱的銷售陳列性好。

4、大型紙箱

大型紙箱可替代大型木箱、小型集裝箱和集裝袋，主要適用于：

a、大型商品

b、中型商品組合成大型

c、小型商品排列組合成大型

d、粉狀、顆粒狀商品

大型瓦楞紙箱分兩類

①搖蓋箱

大型箱（搖蓋）類似02型，為了提高強度，使用雙瓦楞、三瓦楞或x－PLY(楞向交錯)超強瓦楞板制成，箱內還可加襯單、雙、三瓦楞紙板，為了防止箱底變形，可用一種箱底箱蓋可拆疊式大型箱蓋。與比相反，如果不承受大負荷，節約包裝材料、可縮短搖蓋、內嵌一底板。

②套合箱

套合大型箱類似于03型箱，即在矩形或多角形箱套上下蓋。可替代鐵箱，深型套合箱，高度可達2350mm。由于內裝物本身的特性（粉狀、顆粒狀）會造成矩形箱箱體變形，因此為增加強度，套合箱多采用多邊形，并以八邊形為主。
